粘彈體防腐膠帶+外保護聚合物膠粘帶施工方法及要求

本復合施工工藝以粘彈體防腐膠帶為內層密封防腐層，外覆聚合物膠粘帶（PE/PP材質）作為物理防護層，適配埋地鋼質管道、焊縫補口、彎頭/三通等異形件及高鹽堿、低溫等苛刻工況，通過過表面處理、分層纏繞、壓實搭接等步驟可形成“密封防腐+物理防護”雙重保障。施工需遵循SY/T 0414、GB/T 23257標準及產品規范，核心要求為內層密貼無隙、外層壓實牢固、層間融合緊密，具體方法如下：無隙，具體方法如下：

一、施工前準備

1.  基材處理：鋼管表面除銹達Sa2.0級（噴砂/拋丸）或St3級（手工），清除油污、浮塵、水分，無結露殘留，無需涂底漆。除銹后4小時內施工，返銹或污染需返工，表面粗糙度控制在30~60μm以利貼合。對于異形件，如管道焊縫、法蘭、閥門等部位需打磨成45°~60°平緩過渡坡，避免棱角劃破膠帶；孔洞、邊角等難以施工部位，先用粘彈體防腐膏填充塑形，確保表面流暢后再進行后續施工。

2.  材料工具：粘彈體膠帶在15~35℃預熱2~4小時，確保軟韌無破損；聚合物膠粘帶無脫膠、褶皺。備好鋼制壓輥、弧形壓輥、卷尺、干燥壓縮空氣槍等工具。

3.  環境控制：施工溫度≥-10℃（最佳10~35℃），相對濕度＜85%，雨天、霧天、風力≥5級禁止施工或搭設防風棚作業。＜5℃時需將管道預熱至10~15℃，無明火、水分后方可作業。

二、膠帶施工步驟

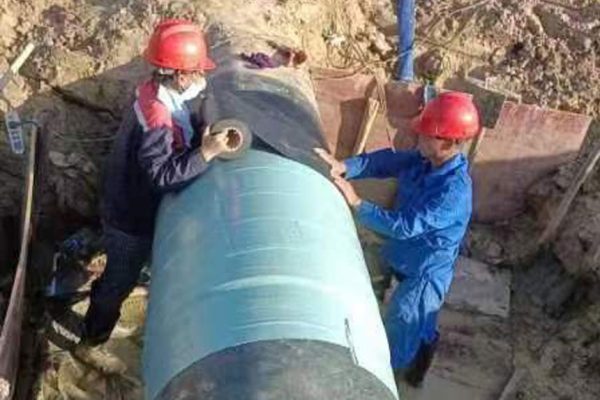

1.  粘彈體內層纏繞：以10%~20%拉伸率螺旋纏繞，與管道軸線呈45°~60°，纏繞時保持勻速、緊密，無空鼓或褶皺，搭接寬度≥50mm，隨纏隨壓實，重點處理焊縫、轉角，排出空氣，異形件分段貼合無懸空。

2.  層間過渡：粘彈體纏繞后立即施工外層，利用其自融性增強粘結力；間隔超1小時需輕擦表面浮塵。

3.  聚合物膠帶寬層纏繞：粘彈體膠帶纏繞完成后，需在2小時內纏繞外保護帶，避免底層沾染灰塵影響附著力。外保護帶以5%~10%拉伸率螺旋纏繞，軸向搭接≥50mm、環向≥30mm（手動），張力均勻并反復壓實，無氣泡褶皺，異形部位用弧形壓輥精細處理。

4.  端部固定：管道兩端及膠帶末端用聚合物膠粘帶反包≥50mm，額外壓實2~3遍防翹邊。

三、質量檢驗要求

1.  外觀：表面平整，無氣泡、翹邊、脫層，搭接及端部固定達標，異形件貼合緊密。

2.  粘結力：剝離試驗以粘彈體內聚破壞為主，無界面剝離，聚合物膠帶對粘彈體粘結力≥15N/10mm（普通級）。

3.  漏點：高壓電火花檢測儀檢測，總厚度1.5~2.0mm時電壓設20~25kV，無報警為合格，漏點修補后復檢。

4.  厚度：總厚度符合設計（普通級≥1.5mm，加強級≥2.0mm），局部偏差≤±10%。

四、施工注意事項

低溫施工延長粘彈體預熱時間，管道預熱不超過20℃防流淌。施工后常溫養護24小時，嚴禁碰撞劃傷，養護合格后方可回填。材料需陰涼避光儲存，遠離熱源，在有效期內使用，嚴禁混用不同廠家、材質的配套材料。遵循以上步驟和規范要求，可形成“粘彈體膠帶密封防腐+外保護帶物理防護”的雙重體系，顯著提升管道及設備的防腐性能和使用壽命。
